當前位置：鋼襯四氟管板發明介紹
錢橋化工機械發明公開了一種實用新型鋼襯四氟管板，包括鋼襯和四氟涂層，鋼襯包括接觸部和固定部，固定部設置在接觸部的四周，固定部上規則分布若干固定孔，接觸部上規則設有若干安裝孔，接觸部以及安裝孔的外側包覆四氟涂層，接觸部與四氟涂層之間設有第一固定件，安裝孔與四氟涂層之間設有第二固定件。本實用新型提供了一種結構強度高、防腐效果好、加工方便、生產成本低、使用壽命長的鋼襯四氟管板。
鋼襯四氟管板
技術領域
本實用新型涉及化工機械設備領域，更具體涉及一種鋼襯四氟管板。
背景技術
碳化硅換熱器是一種利用碳化硅陶瓷材料作為傳熱介質的新型換熱器。由于碳化硅陶瓷具有耐腐蝕、耐高溫、高熱導、高硬度、耐磨等優良特性。它具有耐高溫和抗熱沖擊的優異性能，從1000℃風冷至室溫，反復50次以上不出現裂紋；導熱系數與不銹鋼等同；在氧化性和酸性介質中具有良好的耐蝕性。因此在碳化硅換熱器上其技術的核心在于管板如何解決防腐蝕、提高強度和密封問題，對于如何克服管板的防腐問題通常有兩種解決辦法，一、金屬管板上進行搪瓷實現防腐；二、利用四氟管板實現防腐。其中對于在金屬管板上搪瓷工藝比較復雜，處理不好就會出現搪瓷爆片導致整個管板報廢；利用四氟管板價格較高，受熱加壓以后四氟管板的強度降低，容易導致密封問題。
實用新型內容
為了解決上述問題，本實用新型的目的在于提供了一種結構強度高、防腐效果好、加工方便、生產成本低、使用壽命長的鋼襯四氟管板。

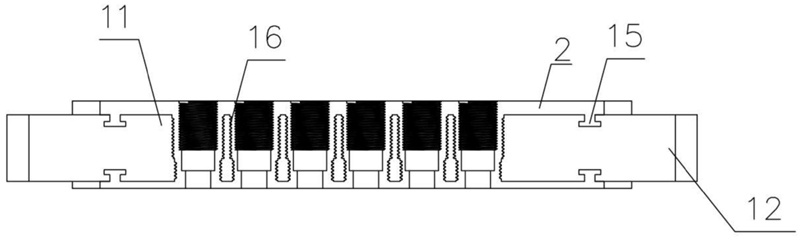

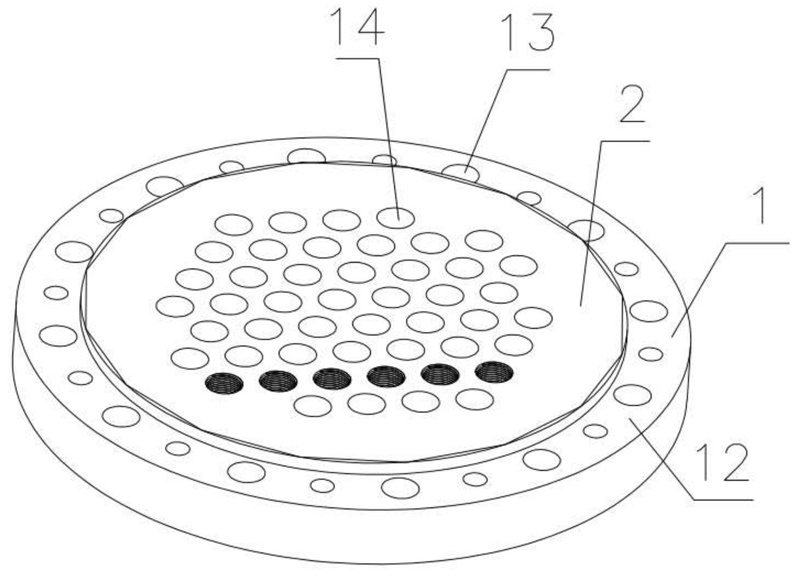

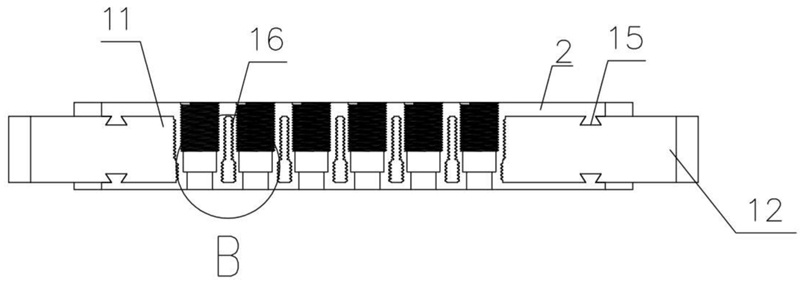

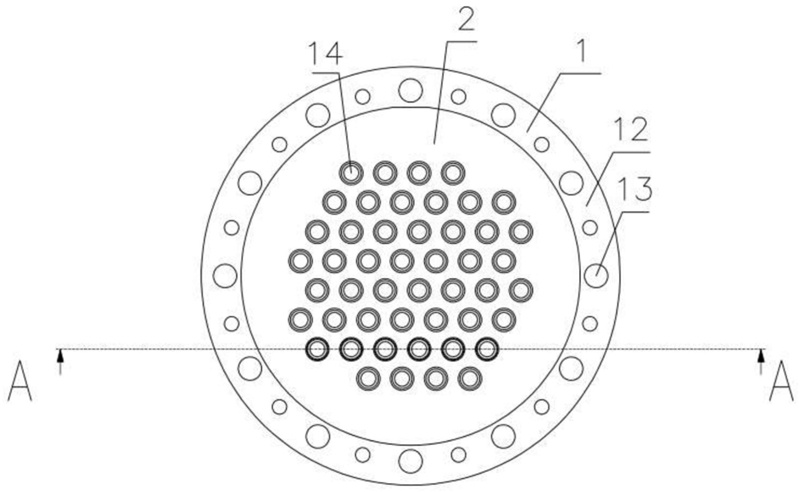

根據本實用新型的一個方面，提供了鋼襯四氟管板，包括鋼襯和四氟涂層，鋼襯包括接觸部和固定部，固定部設置在接觸部的四周，固定部上規則分布若干固定孔，接觸部上規則設有若干安裝孔，接觸部以及安裝孔的外側包覆四氟涂層，接觸部與四氟涂層之間設有第一固定件，安裝孔與四氟涂層之間設有第二固定件。

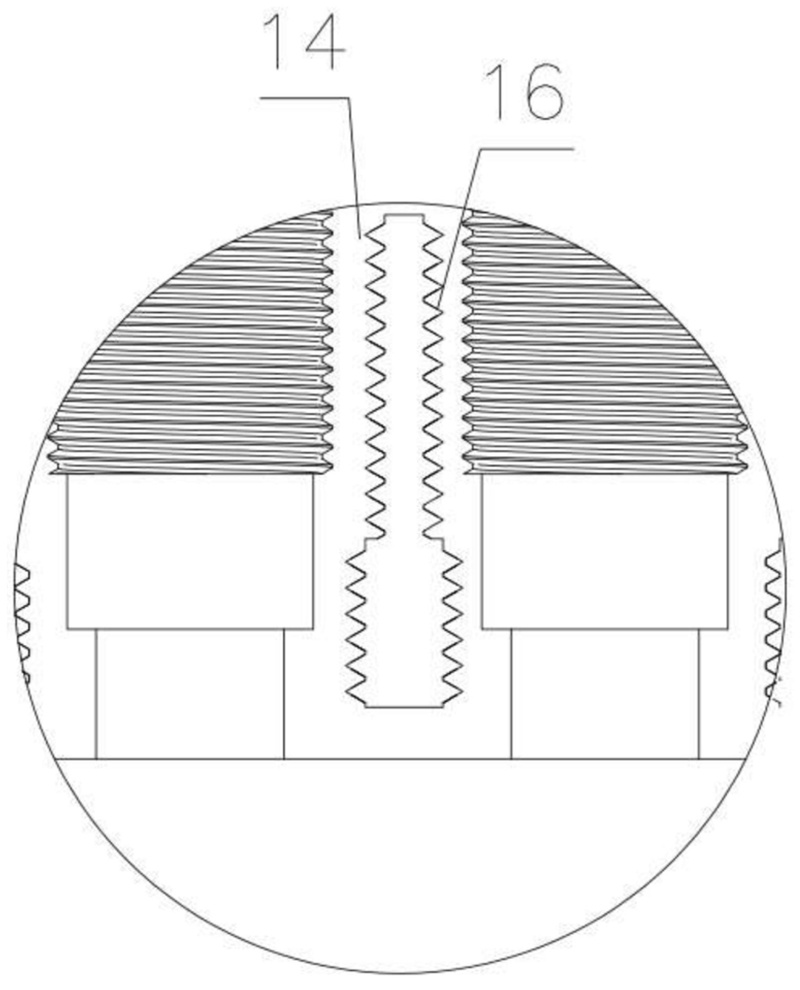

在一些實施方式中，第一固定件設有至少一個，第一固定件為在接觸部上設置的槽口的寬度小于槽底寬度的槽。
