當前位置：[碳化硅換熱器]管道瓷釉烘干裝置發明介紹
錢橋化工機械發明公開了一種實用新型碳化硅換熱器管道瓷釉烘干裝置，包括箱體、箱門、烘干部、排風部和過濾部，箱體內設有至少一個烘干部，箱體的頂部設有若干排風部，排風部的外側設置過濾部，烘干部包括移動組件、支撐組件和加熱組件，加熱組件安裝在支撐組件的底部，支撐組件設置在移動組件上，移動組件驅動支撐組件以及加熱組件移動到箱體的外部，箱門設置箱體上且密閉箱體內部的空間。本實用新型提供了一種生產效率高、瓷釉晾干時間短、應用范圍廣、更加環保的管道瓷釉烘干裝置。
技術領域
[0001]本實用新型涉及化工機械設備領域，更具體涉及一種管道瓷釉烘干裝置。
背景技術
[0002]化工領域中在很多的情況下對運輸管道、換熱器的管體內壁以及換熱管的內壁等元件進行防腐蝕處理，通常在需要保證整體壓力強度的情況下又需要具有防腐蝕性能的要求，碳化硅管雖然能夠防腐，但是硬度和抗壓性較弱，因此在鋼管的內壁進行搪瓷，能夠較好的實現上述目的。
[0003]在現有的生產工序中對于管體的內壁或者外壁噴涂上瓷釉以后，需要等待瓷釉完全干透才能夠進行燒結，如果瓷釉不待晾干就進行燒結瓷釉容易剝落，因此在夏季氣溫較高的情況下瓷釉完全晾干需要2-3個小時，春秋季節瓷釉完全晾干需要3-4個小時，在冬季或者潮濕天氣瓷釉完全晾干需要6-8個小時，這樣生產效率非常低，存在太多不確定因素。
實用新型內容
[0004]為了解決上述問題，本實用新型的目的在于提供了一種生產效率高、瓷釉晾干時間短、應用范圍廣、更加環保的管道瓷釉烘干裝置。
[0005]根據本實用新型的一個方面，提供了管道瓷釉烘干裝置，包括箱體、箱門、烘干部、排風部和過濾部，箱體內設有至少一個烘干部，箱體的頂部設有若干排風部，排風部的外側設置過濾部，烘干部包括移動組件、支撐組件和加熱組件，加熱組件安裝在支撐組件的底部，支撐組件設置在移動組件上，移動組件驅動支撐組件以及加熱組件移動到箱體的外部，箱門設置箱體上且密閉箱體內部的空間。
[0006]在一些實施方式中，移動組件包括導向桿、滾輪、齒條、齒輪和電機，導向桿從箱體內延伸出箱體外部，導向桿設有至少兩根且相互之間平行設置，導向桿上安裝齒條，電機固定在支撐組件的底部，電機的輸出端連接齒輪，齒輪與齒條嚙合，支撐組件的底部規則安裝若干滾輪，滾輪與導向桿配合，電機驅動支撐組件沿導向桿做直線往復移動。
[0007]在一些實施方式中，支撐組件包括支撐架、放置桿、移動槽和掛置塊，支撐架的頂部固定若干放置桿，放置桿上設有上下連通的移動槽，掛置塊通過螺栓安裝在移動槽內。
[0008]在一些實施方式中，掛置塊設有若干，掛置塊包括安裝塊、支撐塊和彈性材料層，支撐塊的上表面固定連接安裝塊，安裝塊通過螺栓連接移動槽，支撐塊的兩側均延伸出安裝塊形成掛置區，掛置區上設有彈性材料層。
[0009]在一些實施方式中，加熱組件包括加熱翅片和吹風機，加熱翅片的底部設有吹風機，加熱翅片和吹風機均安裝在支撐架的底部，加熱翅片正對著支撐塊。
[0010]在一些實施方式中，過濾部包括本體、出風口和過濾網片，過濾網片可拆卸安裝在本體上，過濾網片設置在出風口的外側或者內側。
[0011]本實用新型通過設有多個烘干部便于提高設備的利用率，放置更多的管體進行烘干；通過掛置塊在移動內移動便于調節掛置塊之間的間距以適應不同管徑的管體使用；通過加熱組件便于快速加熱氣體快遞的在箱體內移動，提高烘干效果；利用排風部便于在箱體內形成負壓加快加熱氣體在箱體內移動；利用過濾部便于將有害物質進行過濾更加環保安全。
附圖說明

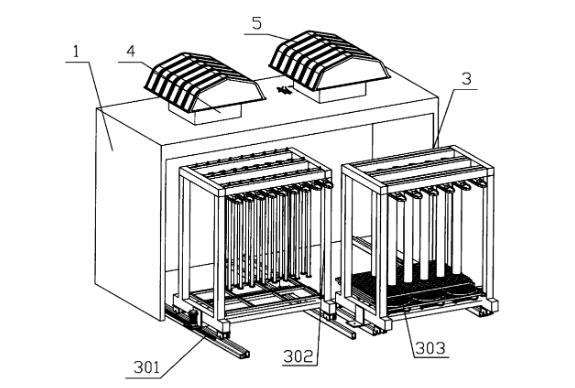

[0012]圖1是本實用新型管道瓷釉烘干裝置的結構示意圖；
[0013]圖2是本實用新型管道瓷釉烘干裝置的移動組件的結構示意圖；
[0014]圖3是本實用新型管道瓷釉烘干裝置的支撐組件的結構示意圖；
[0015]圖4是本實用新型管道瓷釉烘干裝置的加熱組件的結構示意圖；
[0016]圖5是本實用新型管道瓷釉烘干裝置的使用狀態示意圖；
