HG/T 2637-2017 搪玻璃件幾何尺寸檢測方法
3.12 攪拌器錨翼寬度與標準寬度的偏差
3.12.1 量具
直尺：帶有兩個滑塊的直尺，工作面直線度應符合GB/T 9056的要求，寬度應大于30mm，保證測量時的剛性。
3.12.2 測量方法

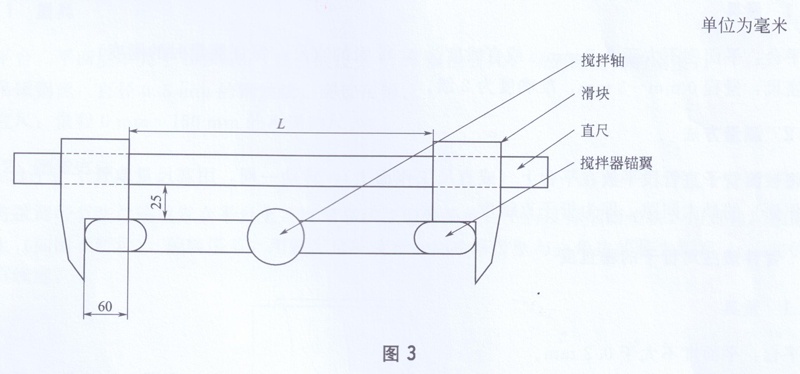

將待測攪拌器放平，如圖3所示，將直尺的兩個滑塊卡在攪拌器的兩個錨翼上，在直尺上讀出滑塊兩端的長度L，則攪拌器錨翼寬度值為L(zhǎng)+120 mm，取3次測量的平均值與攪拌器標準寬度之差的絕對值作為攪拌器錨翼寬度與標準寬度的偏差。
